陰極旋轉撓臂振打的頂部傳動裝置結構原理為：

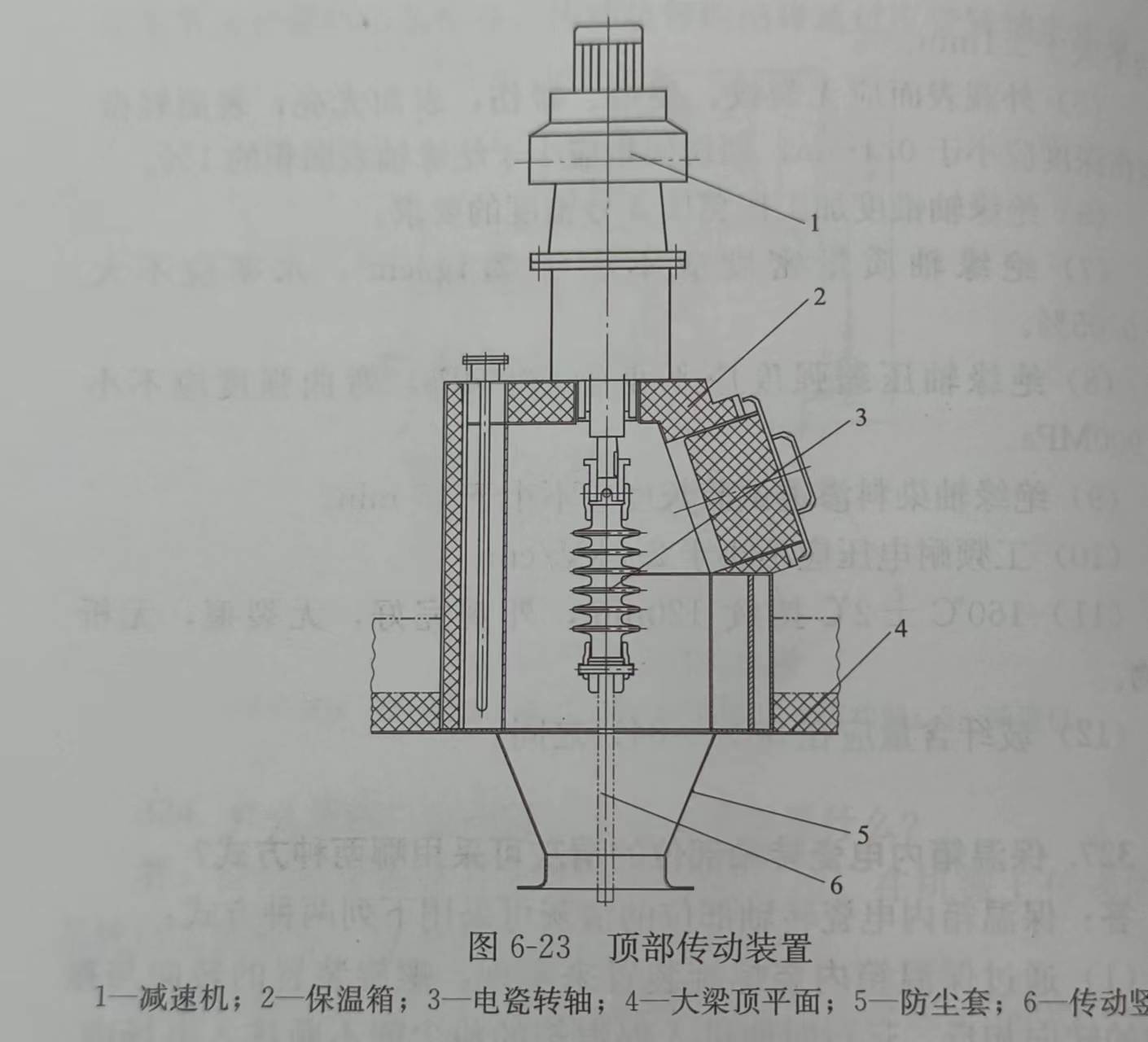

為了改善傳動軸絕緣瓷軸的工作條件和減少傳動電動機，可將傳動裝置布置在電除塵器頂部，結構如圖6-23所示。這種傳動裝置是通過針輪嚙合來傳遞動力通過一對90°交叉的大小針輪將垂直回轉變成水平回轉，帶動帶有振打錘的水平振打軸回轉，從而實現旋轉撓臂錘振打(見圖6-24)。

頂部傳動裝置補償框架受熱變形和垂直轉動軸受熱伸長的方法與側面?zhèn)鲃友b置相同，也是通過萬向節或有徑向位移的柱銷聯軸節來實現的。垂直傳動軸的質量由軸端的支承盤承擔，支承盤焊接在陰極豎梁上。

傳動裝置放在電除塵器頂部且自帶保溫箱，采用管狀加熱器對保溫箱加熱即可達到電瓷轉軸保溫的目的。

由于應用了垂直豎軸傳遞動力，這樣在豎軸上可安裝兩對以上的針輪嚙合副，與側向傳動相比減少了一半以上的傳動電動機，節省了運行費用和制造成本，減少了安裝、維護及檢修的工作量。

這種頂部安裝減速電動機，通過針輪傳動的機構，由于具有以上諸多優點，所以目前國內外應用非常普遍。
