工程機械液壓系統的清洗

QXJ-230型清洗機多用于挖掘機,拖拉機及鏟車等。

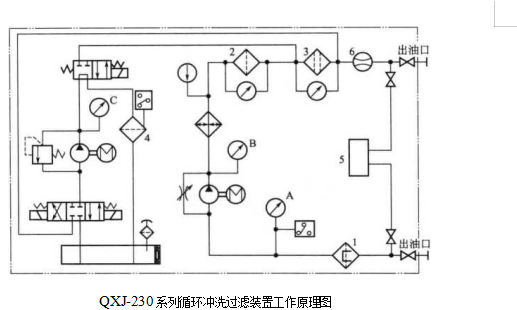

QXJ-230型清洗機系統配置如圖：

QXJ-230型清洗機輔助系統如圖：

QXJ-230型清洗機操作簡便，最超前的設計是它在系統的出口段設置一臺在線式自動顆粒計數器，它在設定的間隔時間自動向操作人員報告油液清潔度。因此，系統的清洗不必限制時間，只看顯示屏幕即可,污染顆粒尺寸、數量以及評定的等級（ISO或NAS）可全部顯示并打印。清洗一臺挖掘機大約20min就完成。圖8-11所示為QXJ-230清洗機其清洗流量為230L/min,系統最高壓力為 IMPa。當主油泵將被清洗的系統油吸入時，一級磁性吸油濾將阻擋油中較大顆粒，以起到保護泵的作用。泵后安裝的加熱罐可將油溫升至70?80°C,以提高清洗效果；二級粗濾主要是減輕三級精濾的負擔；流量計是觀察清洗液流是否達 到應有流量，以便有效控制清洗時間。同時它也是監控壓差變化的輔助器，避免壓差假性指示以便正確的更換濾芯。主要是當二極粗濾和三級精濾更換濾芯時，將系統油液和濾罐中的油液排入下部儲油箱。此輔助系統有過濾器，可以循環凈化排出的油，然后經泵再輸?shù)角逑聪到y(tǒng)。
